高频振动器系列

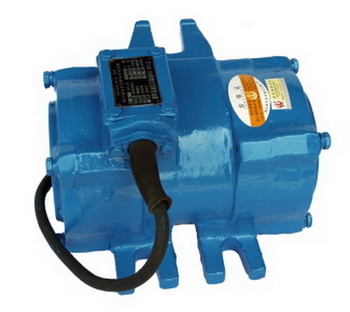

1、高频振动器（快装式）

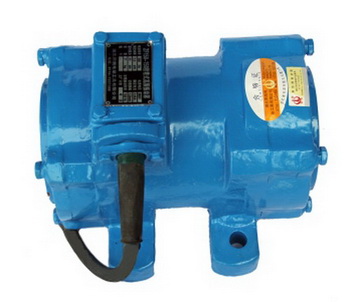

2、高频振动器（底装式）

一、 特点及用途

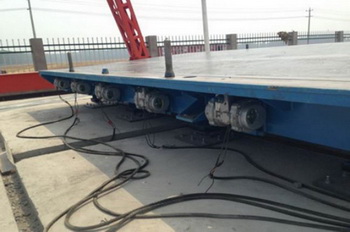

该型号振动器是根据公路、铁路桥梁、电站大坝、港口、机场等大中型工程施工的需要而设计制造的新型产品。由于激振频率高的设计特点，使其具有体积小、重量轻、安装便捷、传递效率高、激振力大等诸多优点，产品的先进系数也成倍增大。特别适用于“T”型梁、箱梁、轨道板等外形复杂的大型混凝土构件的预制振动。

二、 主要技术参数

工作电源：                 3~/380V/150Hz

功    率：                     1.5kW

额定电流：                 2.95A

激 振 力：                   12 kN

偏心动力距：             0.12Nm

空载振幅：                  1.3mm

振动频率：                 150Hz±10

重    量：                     21kg

外形尺寸：              长×宽×高  245mm×245mm×190mm

高频控制柜系列

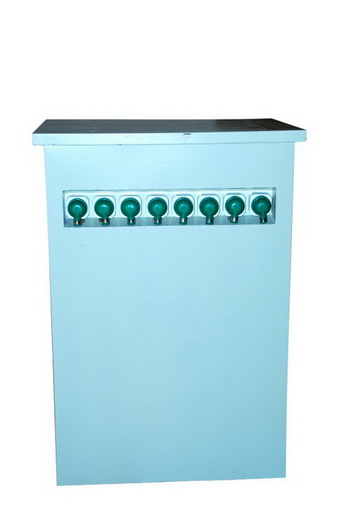

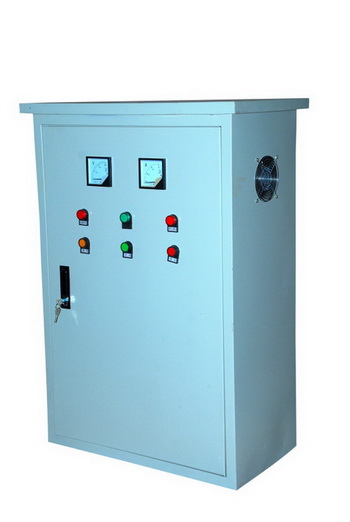

高频控制柜

一、概述

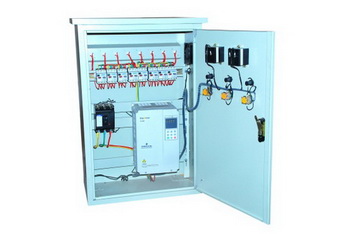

本高频电源控制柜系专门与我公司ZF150—150型高频振动器配套而精心设计制造的新型产品，可同时启动8台高频振动器。其核心部件采用NVF1-15/PS4型变频器，面板有启、停、复位按钮控制。可对电压、电流、频率、转速进行实时显示，具有技术先进，性能优良，智能化程度高、保护功能齐全、环境适应性强以及操作简单、维修方便等特点。

二、设备使用环境

1、温度：-10℃~40℃

2、供电电压：380V±10%

     供电频率：50Hz±1Hz

3、湿度：小于95%RH  无水珠凝结

三、主要技术参数

输入电压：380V

输入频率：50Hz

输出电压：380V

输出频率：150Hz

额定功率：18.5kW

额定电流：32A

配电机：1.5 kW×8台
